产品概述

DFW欧式电缆分接箱近几年来广泛用于电力配网系统中的电缆化工程设备，它主要特点是双向开门、利用绝缘穿墙套管作为连接母排、具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点，一般采用额定电流630A、螺栓固定连接电缆接头。所采用的电缆接头符合DIN47636标准。对各种不同的用户要求均能提供令人满意的技术方案。

正常使用条件

● 环境温度：最高气温+40°C，最低温度-30°C。

● 海拔：<1000m。

● 风速：相当34m/s(不大于700pa)。

● 湿度：日相对湿度平均不大于95%，月相对湿度平均不大于95%。

● 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s?。

● 安装地点倾斜度：不大于3°。

● 安装环境：周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动。

● 订购本产品超出上述条件的规定时，可与本公司协商。

型号及其含义

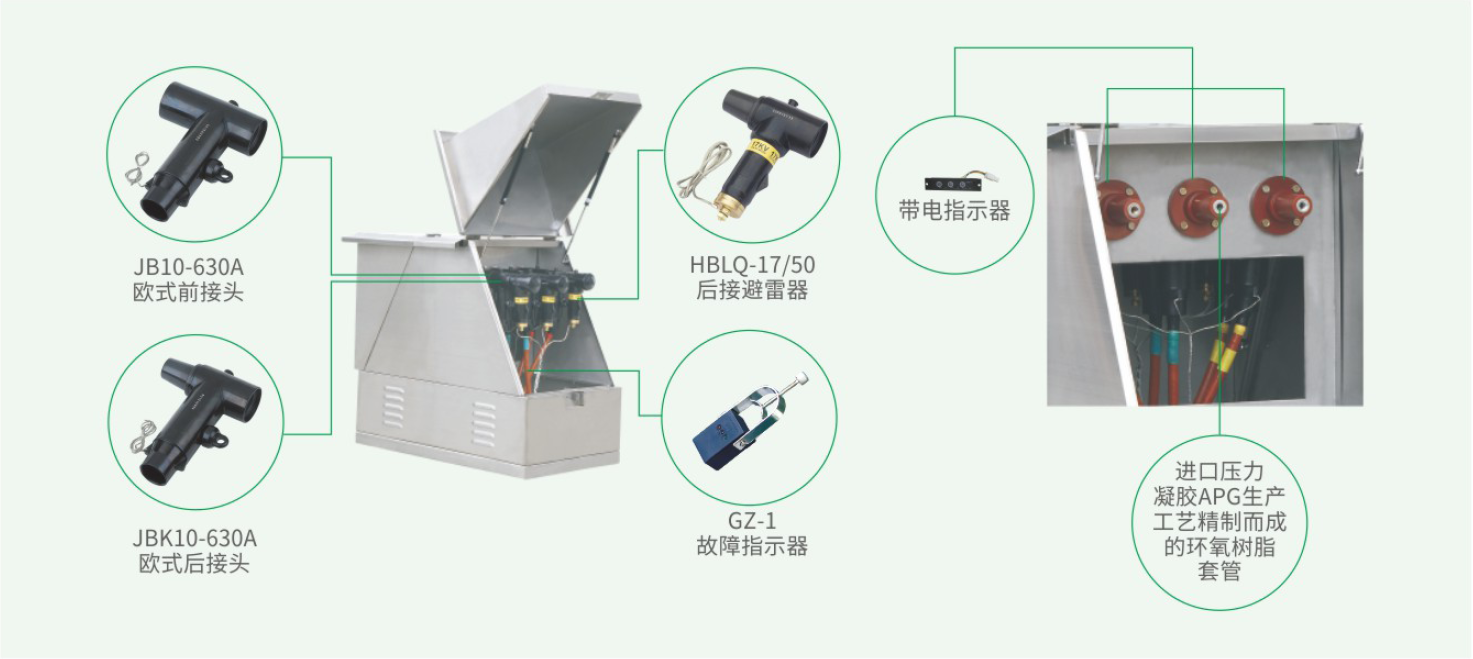

结构说明

DFW系列电缆分接箱系户外设计，全密封结构，柜体防护等级达IP33。电缆接头支架采用不锈钢材料，外壳采用2mm优质不锈钢板制造，箱体内部由电缆仓顶板分隔成母线室和电缆仓两部分。

母线室是由2mm钢板围成的密封室。电缆接头支架位于母线室的上部，用来支撑套管，套管则用来固定电缆接头，电缆接头的相间距离为180mm。如果是带避雷器型，避雷器安装在电缆接头的尾部。另外，短路指示器和带电显示器也装在母线室内。母线室所有带电部件都进行严格的硅橡胶外包绝缘处理。电缆仓位于母线室下部，是电缆进出的通道，仓内有电缆固定夹和接地端子。

产品特点

● 全绝缘、全密封，可保证人身安全。

● 户外型，防尘、防潮、抗洪水、耐腐蚀、环境适应性强。

● 组合灵活，进出线从二路到六路，满足多种接线要求。

● 体积小、结构紧凑、外形美观大方、安装简单、免维护。

● 可带电显示器。

● 可带短路指示器。

● 可带避雷器。

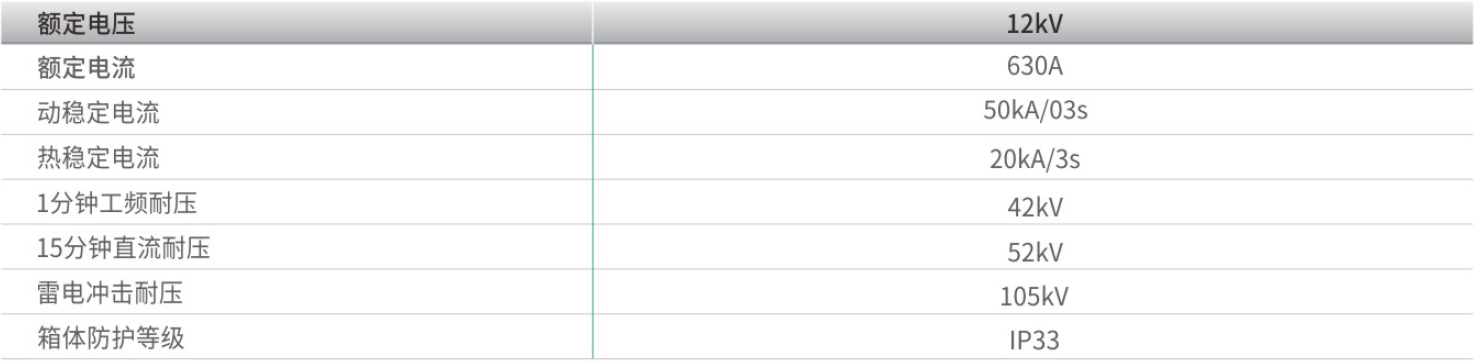

主要技术参数

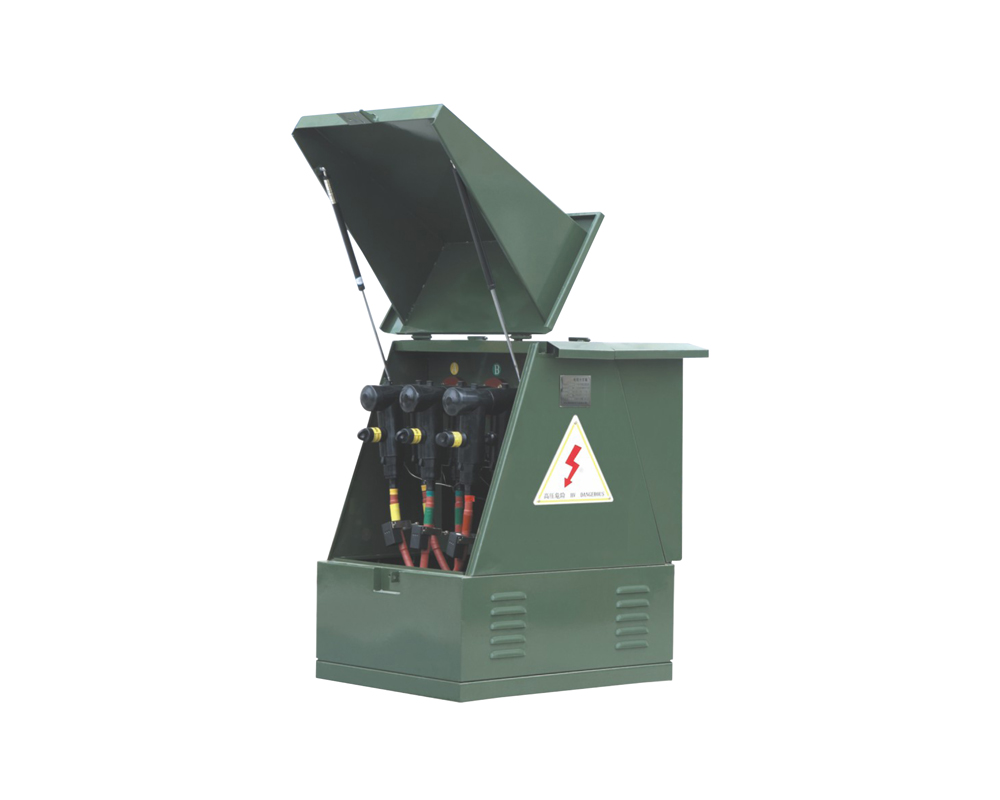

产品外观图
