产品概述

KYN28A-12(Z)(GZS1)型铠装移开式交流金属封闭开关设备（）以下简称“开关设备”）它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。

本产品符合标准:GB3906《3.6~405kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准共用技术要求》。

[EC60298《额定电压1kv及以上交流金属封闭开关设备的控制设备》。

正常使用条件

● 周围空气温度：最高温度+40℃，最低温度-15°C。

● 湿度条件：日平均相对湿度：<95%。

● 日平均水蒸气压力不超过2.2kPa。

● 月平均相对湿度90%。

● 月平均水蒸汽压力1.8kPa。

● 海拔高度：1000m以下。

● 地震烈度：不超过8度。

● 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显染。

● 无经常性的剧烈振动场所。

● 超过GB3906规定的正常条件下使用时，由用户和制造厂协商。

型号及其含义

功能及特点

● 产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力，产品外壳具有IP4X级的防护等级。

● 本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1、VH1、VK、ZN28)以取代国外同类产品。

● 无论选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm,其断路器均具有长寿命，高参数，少维护，体积小的独特优点,KYN28-12铠装中置式金属封闭开关设备适用于3.6~12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制,监制和保护之用。可用于单母线,单母线分段系统或双母线系统，开关设备符合IEC298《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》EC694《高压开关控制设备共用条款》我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户外交流高压开关柜订货条件》德国0670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善，可靠的防误操作功能。

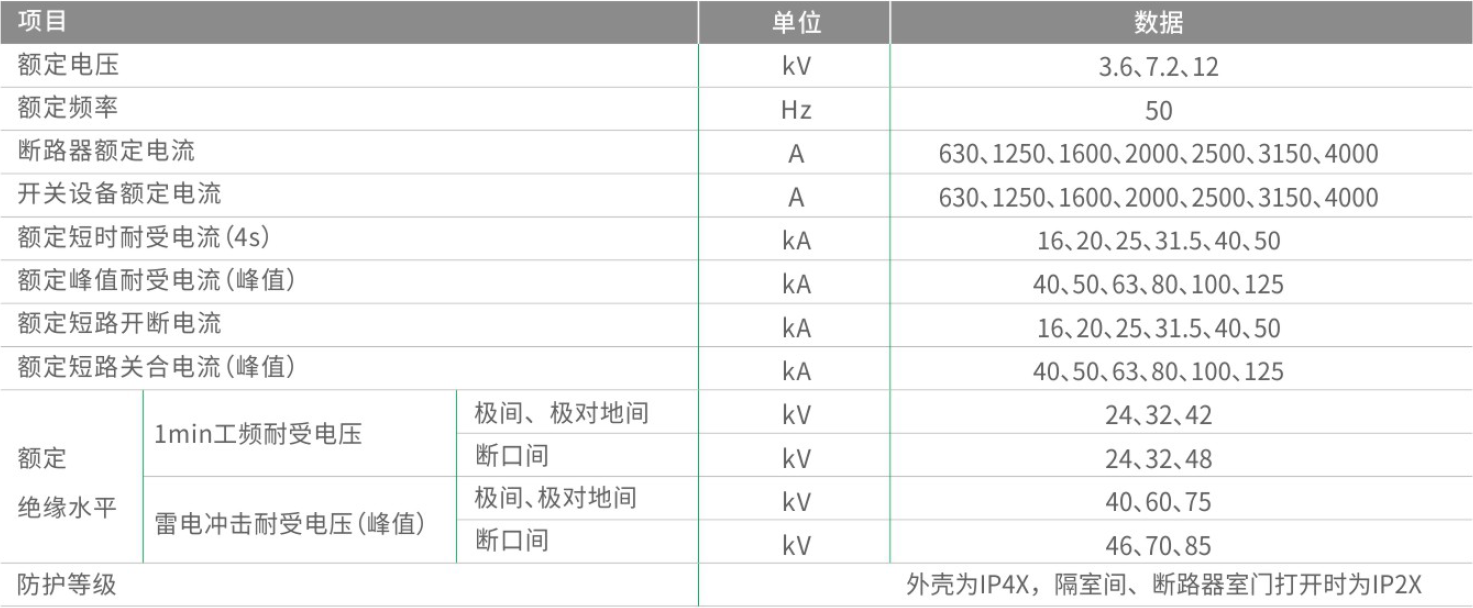

主要技术参数

注：● 电流互感器的短路容量应单独考虑;

        ● ZN63A-12技术参数详见本公司相应样本。

        ● 海拔3000m~4000m型额定电流≤1250A额定断路开断电流≤31.5kA。

结构特点

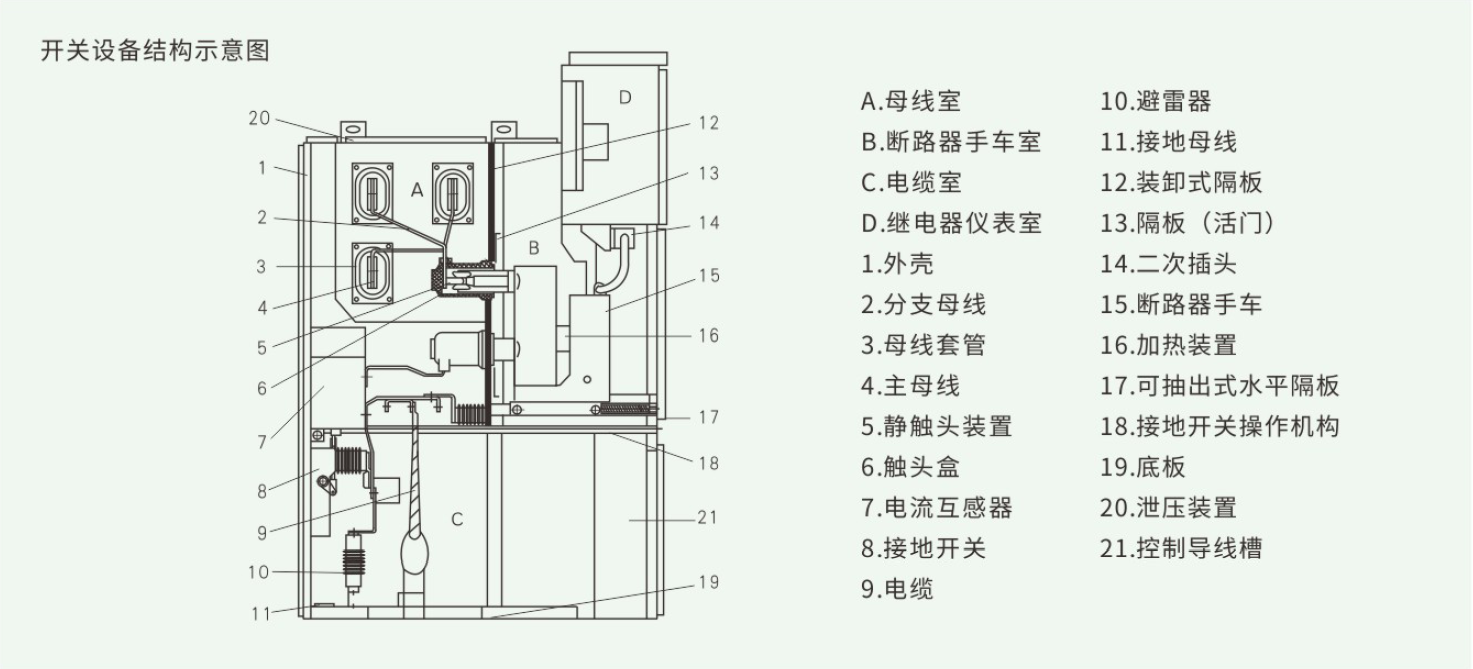

● 开关设备结构(见下图)

● 全金属组装，模数化组装式结构。

● 柜体选用进口的覆铝锌薄钢板，经FMS柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强。

● 可配装本公司生产的ZN63A-12(VS1系列或进口VD4系列真空断路器，适用性广、可靠性高、免维护。

● 手车设工作、试验位置,各位置均有定位和显示装置,安全可靠

● 同规格车可自由互换，互换性强。

● 由专用运载车运送手车，操作轻便、灵活。

● 电缆室可安装多达9根单芯电缆。

● 可靠的机械、电气联锁装置，完全满足“五防”要求。

● 高压室均有泄压通道，确保人身安全。

● 面门装有观察窗，可观察室内元件的工作状态。

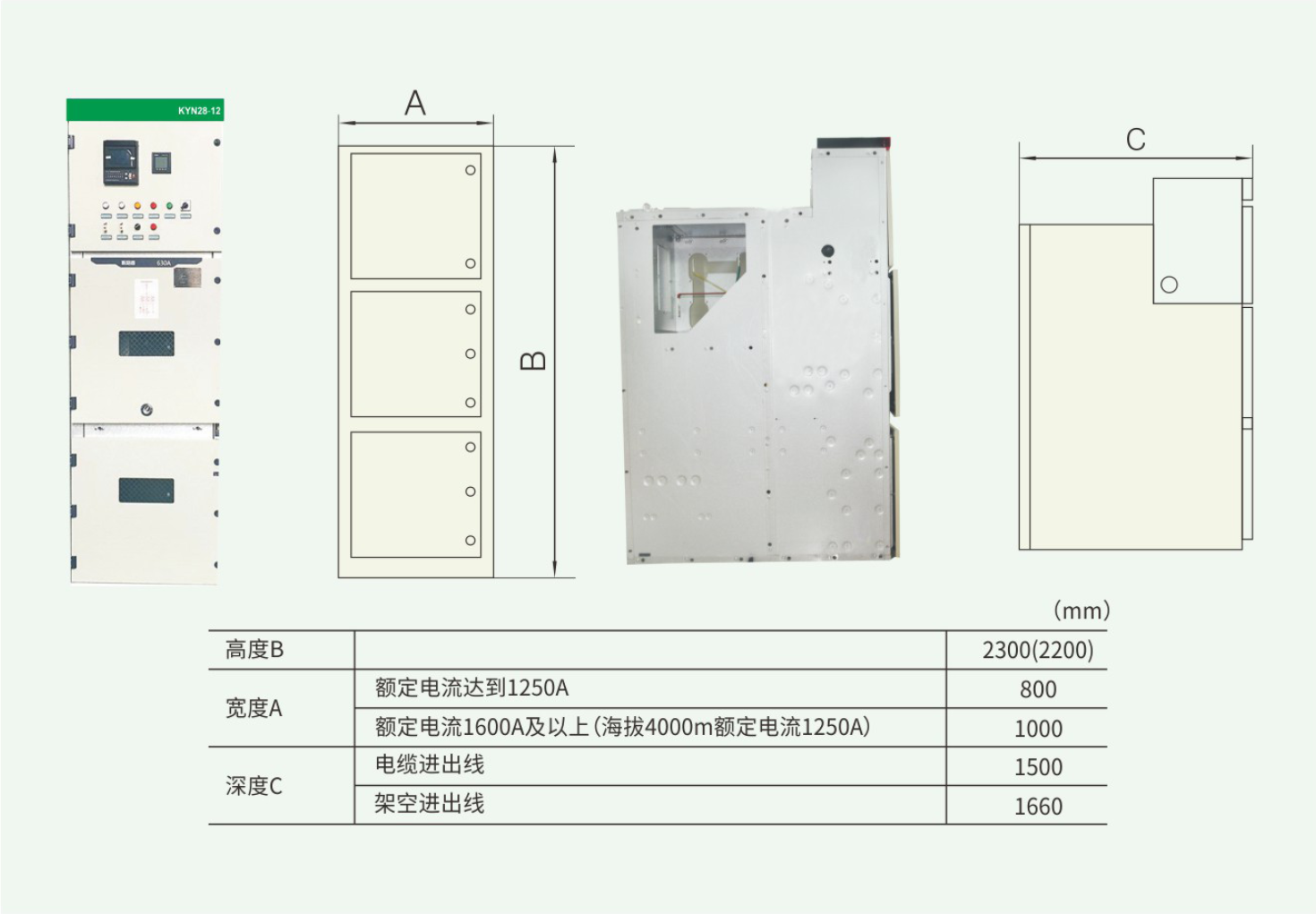

外形尺寸

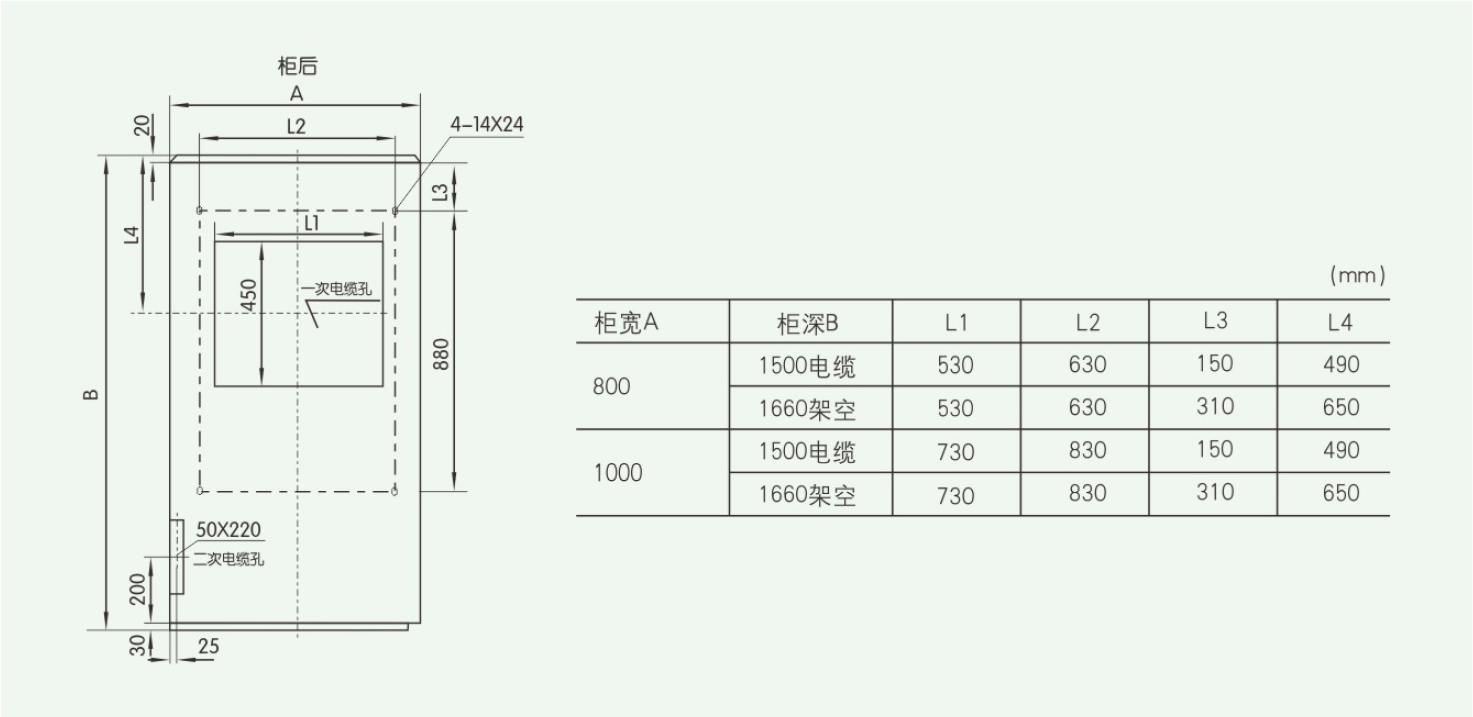

安装尺寸
