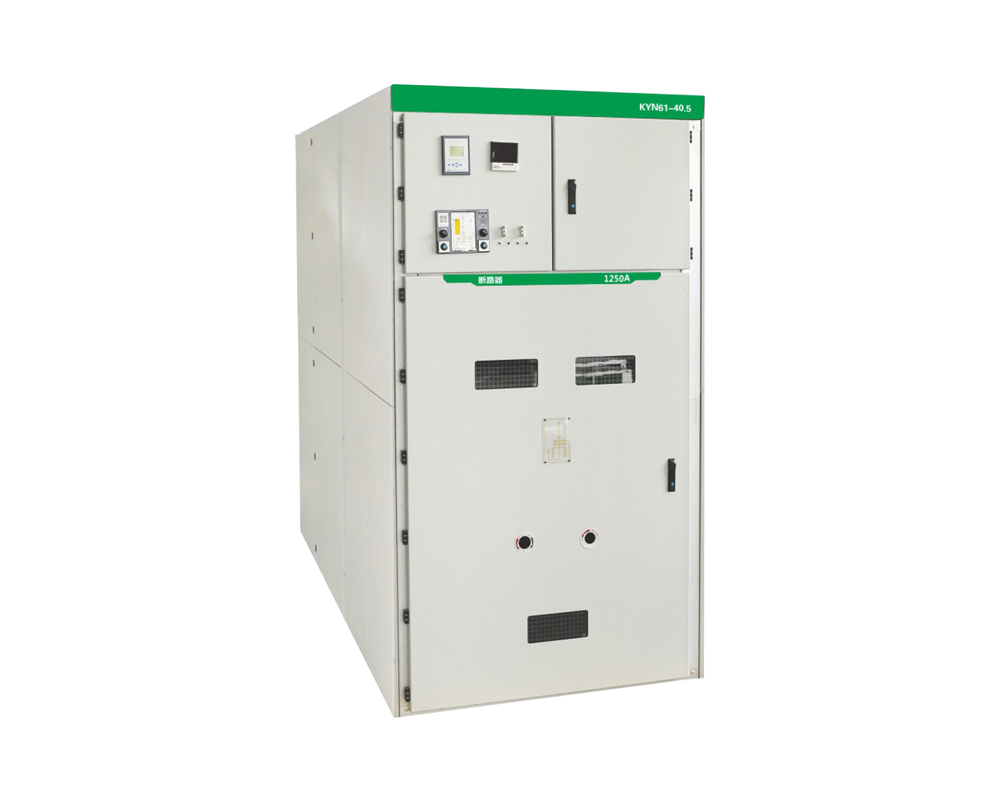

产品概述

KYN61-40.5型铠装移开式交流金属封闭开关设备(以下简称“开关设备”其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及弹簧操动机构，柜体采用钢板喷塑组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强。外形美观、方案齐全、使用安全可靠。

本产品用于35kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测等功能。本产品符合：GB3906《3~35kV交流金属封闭开关设备》GB/TI1 022《高压开关设备和控制设备标准的共用技术要求》、DL/T404《交流高压开关柜订货技术条件》IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。

正常使用条件

● 周围空气温度：最高温度+40℃，最低温度-15℃。

● 湿度条件：日平均相对湿度：<95%。

                        日平均水蒸气压力不超过2.2kPa。

                        月平均相对湿度90%。

                        月平均水蒸汽压力1.8kPa。

● 海拔高度：4000m以下。

● 地震烈度：不超过8度。

● 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

● 无经常性的剧烈振动场所。

● 超过GB3906规定的正常条件下使用时，由用户和我公司协商。

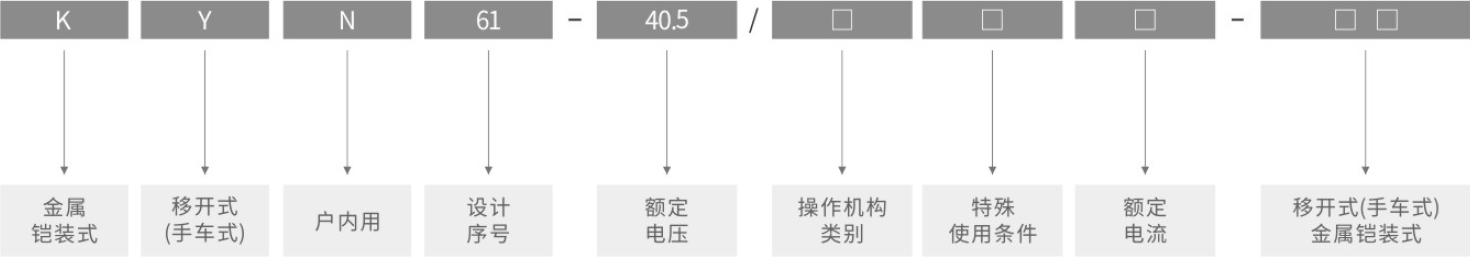

型号及其含义

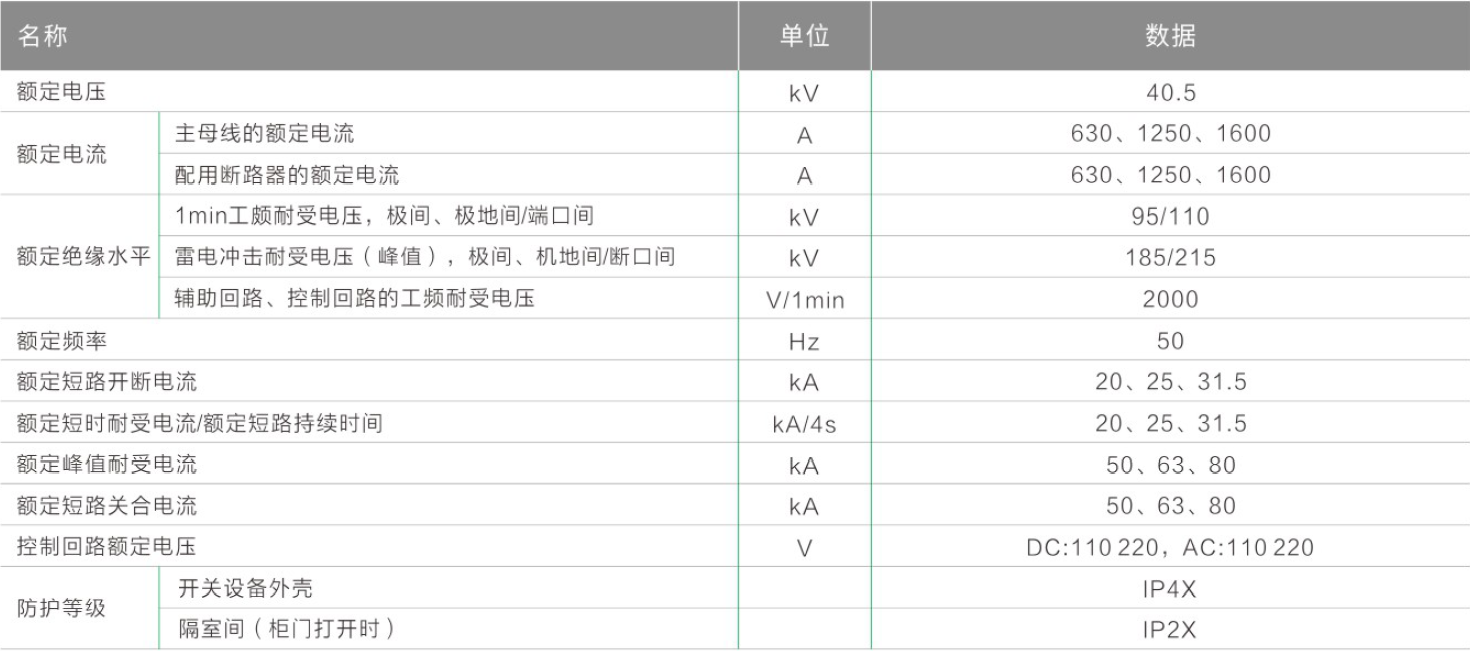

主要技术参数

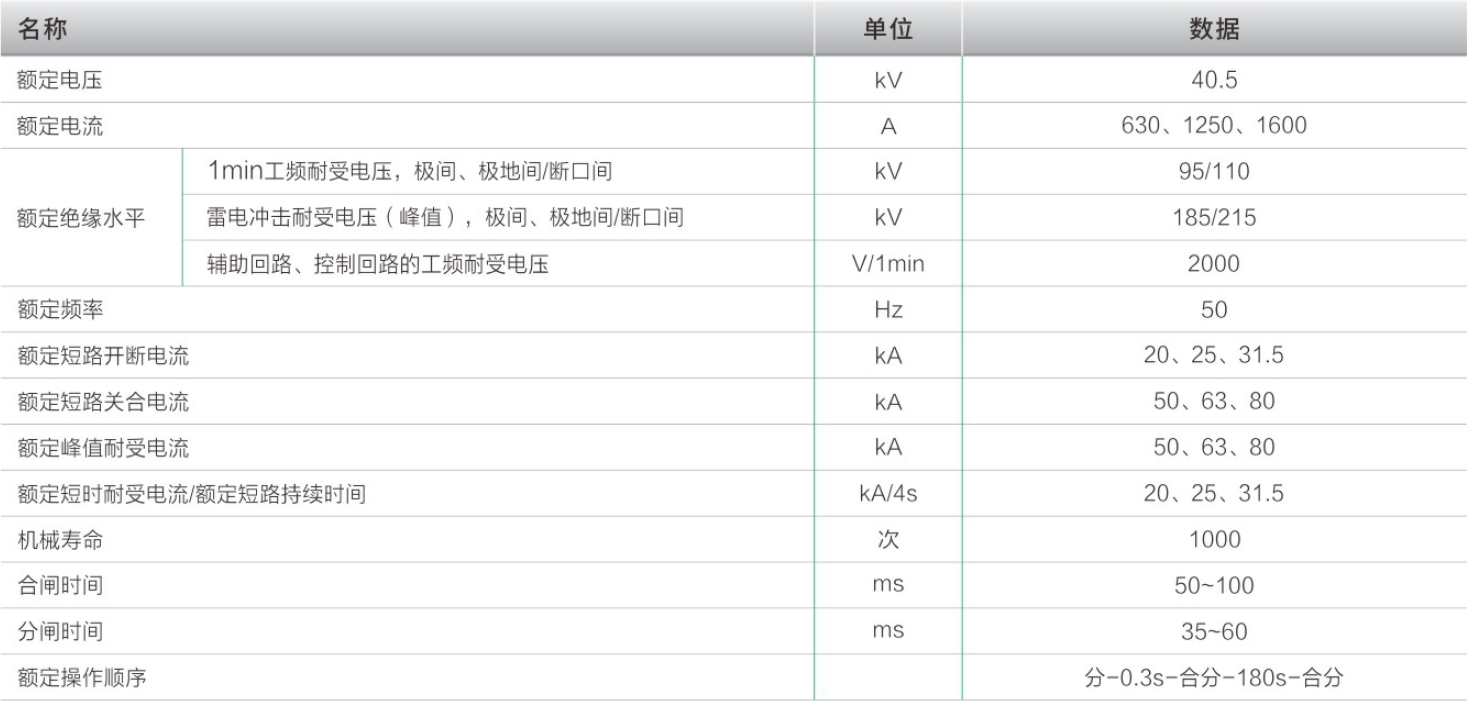

ZN85-40.5型断路器配弹簧操动机构(一体)技术参数

结构特点

本产品分为柜体、手车两大部分。柜体为钢板弯制,喷塑后用螺栓组装而成。按功能特征可分为小母线室、继电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。柜体外壳防护等级为IP4X：手车室门打开，防护等级为IP2X。

本开关设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等主电路方案。母线采用复合绝缘，相间及连接头配有用阻燃材料注塑而成的绝缘套，主母线相邻柜间用穿墙套管隔开,能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。电缆室装有接地开关过电压保护装置等。

触头盒前装有金属活门，上下活门在手车从断开/试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭,与高压有效隔离。主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”功能要求。

断路器手车采用丝杆传动推进机构,超越离合器。丝杆螺母推进机构轻松地操作使手车在试验位置和工作位置之间移动，借助丝杆螺母的自锁性可使手车可靠的锁定在工作位置，防止因电动力的作用引起手车窜动而引发事故。超越离合器在手车移动退至试验位置和时至工作位置时起作用，使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。其他手车采用杠杆推进机构。试验工作位置有定位销锁定。

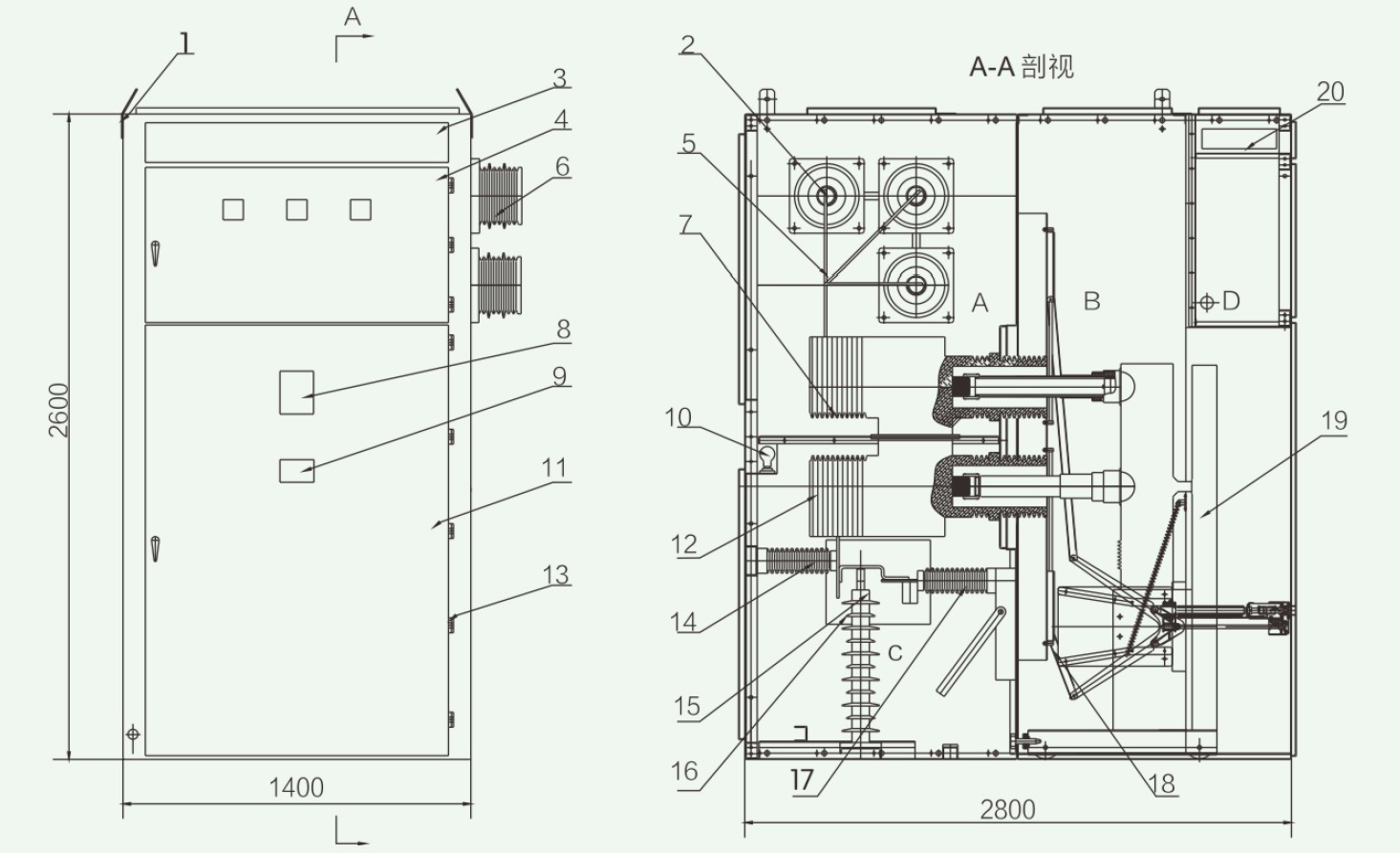

开关设备结构示意图

A、母线室     B、手车室     C、电缆室     D、继电器仪表室     1、吊环     2、主母线     3、小母线室盖环     4、仪表室门     5、分支母线     6、母线套管     7、触头盒     8、模拟母线圈     9、铭牌     10、照明灯     11、手车室门     12、电流互感器     13、铰链     14、绝缘子     15、氧化锌闭雷器     16、绝缘隔板     17、接地开关     18、活门装配     19、真空断路器手车     20、小母线端子室
