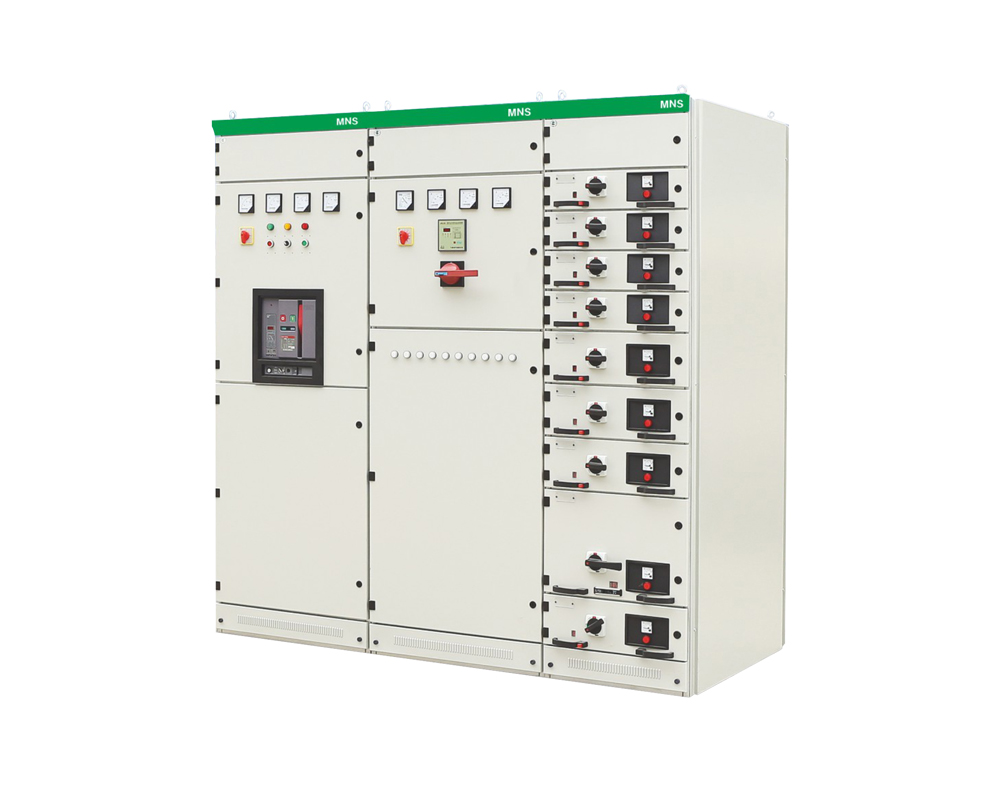

产品概述

MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统:配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合,柜体内可安装多种型号及规格元器件:根据不同的用电设备,多种类型的馈电单元可以装在同一列柜或同一台柜中。如:馈电回路与电动机控制回路可混装在一起。

MNS是一种全系列的低压开关柜,可以满足您全方位的需求。适用于4000A以下的所有低压系统。MNS可以提供高水准的可靠性和安全性。人性化的设计,加强了对人身和设备安全所需的保护。MNS为全组装式结构,其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

执行标准:EC439、GB7251.1。

正常使用条件

● 应用场合：配电、电动机控制

● 执行标准：lEC439、GB7251 1

● 环境温度：-5°℃~40°C

● 环境相对湿度40℃时不超过50%，在较低温度时，允许有较高的相对湿度，有可能偶然产生凝露(如：20℃时为90%)

● 安装地点：室内

● 海拔高度：<2000m

● 如果上述条件不能满足满足时应由用户在订货时向制造厂提出。

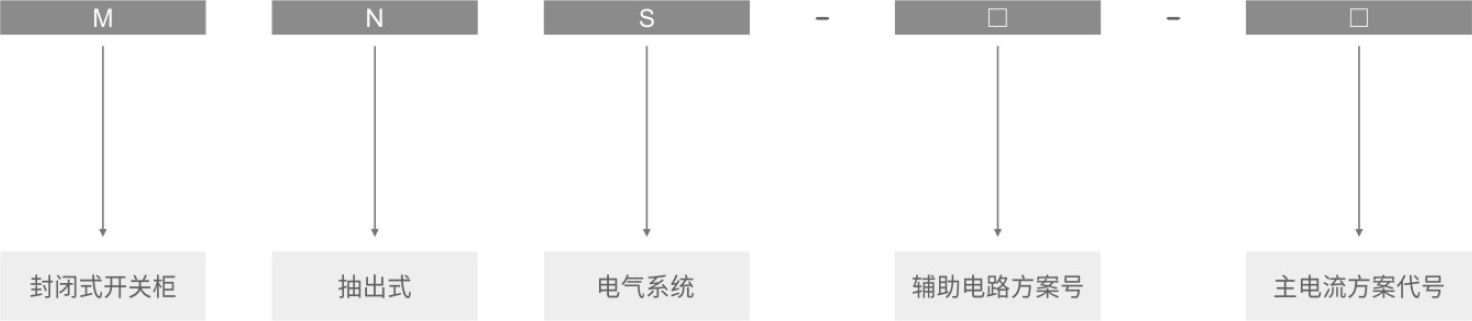

型号及其含义

主要技术参数

● 进出线形式：电缆/母线槽(桥)

● 电缆进出：顶部/底部

● 接线形式：柜前/柜后

● 防护等级：IP30、IP40、IP54

● 功能单元隔离形式：全隔离或部分隔离

产品功能特点

● 为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。

● 抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定。

● 特殊的型材结构及连接方式保证了柜体的强度。

● 抽屉单元采用触头导线直接与“L”型垂直母线活动插接，简单、可靠。

● 独特3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可对内部元件及接线检修、维护或更换。
