产品概述

GGD型低压固定式成套开关设备适用于发厂、变电所、工矿企业等电力用户作为交流50Hz,额定工作电压380V,额定电流至3150A的配电系统中作为动力,照明及配电设备的电能转换、分配与控制之用。该产品分断能力高,额定短时耐受电流达50KA。线路方案灵活、组合

方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的代表产品之一。本产品符合:GB7251《低压成套开关设备和控制设备》、IEC439《低压成套开关设备和控制设备》等标准。

正常使用条件

● 环境温度:-5°C~+40°C,24h内的平均温度不高于+35°C.

● 海拔高度:2000m及以下。

● 相对湿度:在最高温度为+40℃C时不超过50%,在较低温度时允许有较大的相对湿度: (例如+20℃C时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

● 设备安装时与垂直面的倾斜度不超过5。

● 设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

● 注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

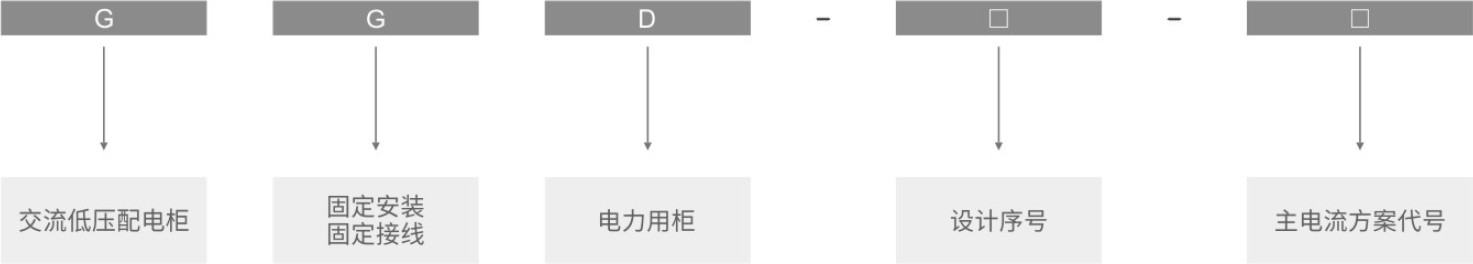

型号及其含义

主要技术参数

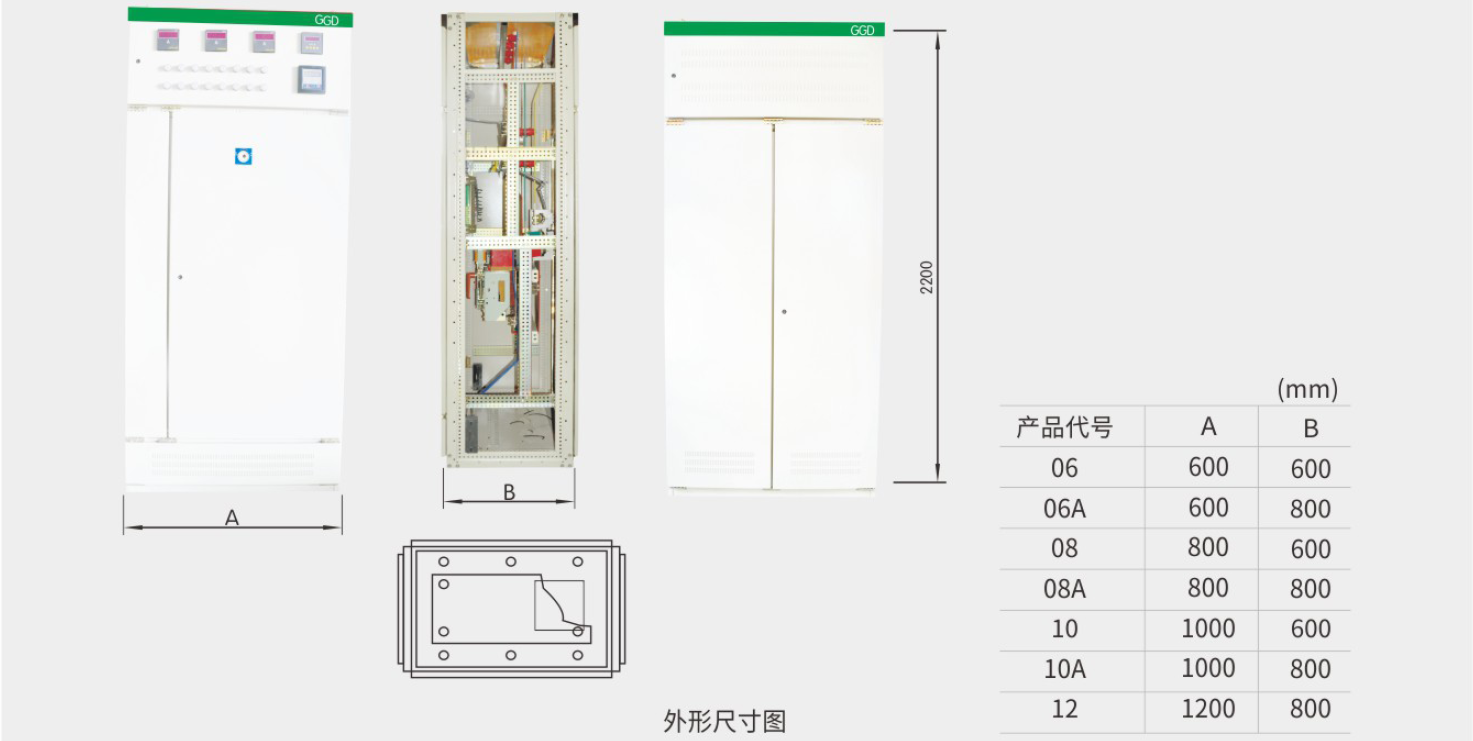

外形安装及尺寸
